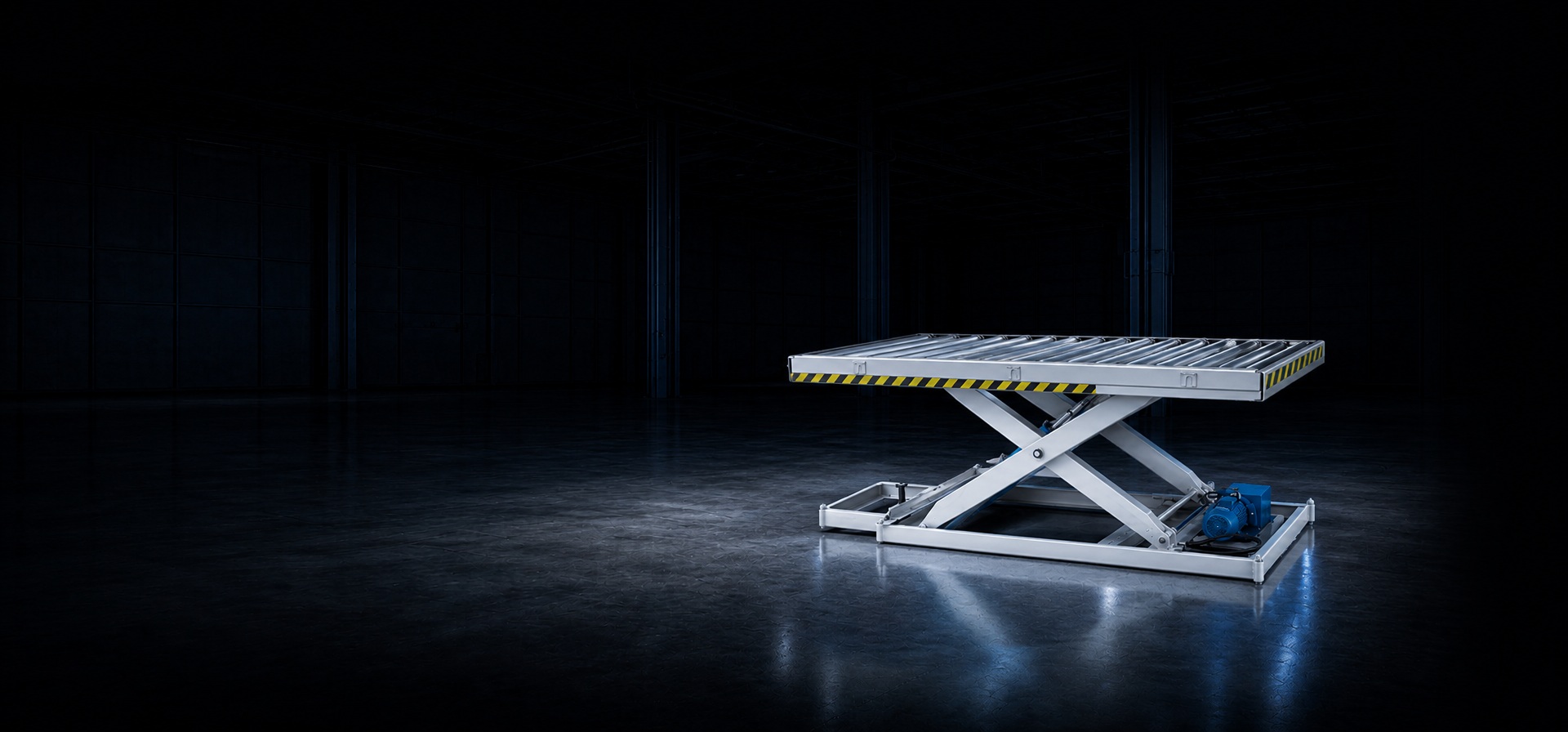

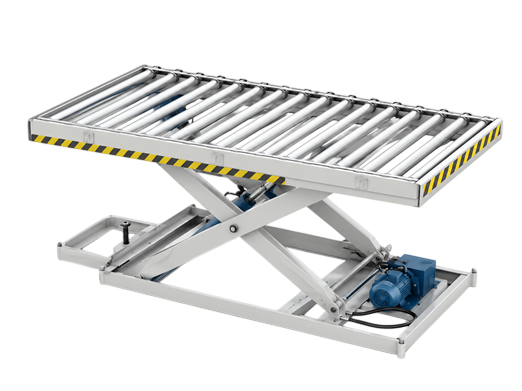

Гидравлический стол загрузки 2400x1240x400
По запросу
-
Описание
-
Технические характеристики
НАЗНАЧЕНИЕ
Гидравлический подъемный стол предназначен для подъёма плитных материалов в зону загрузки деталей на станках с ЧПУ JIYU. Решение снижает долю ручных операций, облегчает работу с тяжёлыми заготовками и повышает производительность участка.
Базовое исполнение имеет рабочую платформу размером 2400 × 1240 мм, стартовую высоту 400 мм, максимальную высоту подъёма 1600 мм и грузоподъёмность 3000 кг. Электропитание — 380 В, 50 Гц, мощность привода — 3 кВт.
ПРЕИМУЩЕСТВА
· Плавный подъём и опускание материалов за счёт ножничного гидравлического механизма.
· Снижение нагрузки на операторов и повышение безопасности загрузочных операций.
· Устойчивая сварная конструкция для работы с тяжёлыми плитными материалами.
· Возможность выбора исполнения с приямком или без приямка.
· Интеграция в производственные участки со станками с ЧПУ.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ОСНОВНЫЕ УЗЛЫ КОНСТРУКЦИИ
· Ножничная рама из высокопрочной стали с шарнирными соединениями.
· Гидроцилиндры и гидравлический приводной узел, обеспечивающие плавный ход платформы.
· Сварное основание с высокой жёсткостью и устойчивостью к нагрузкам.
· Рабочая платформа с противоскользящими или направляющими элементами — в зависимости от конфигурации.
· Электрошкаф, выносной пульт или ножная педаль управления.
· Возможность применения защитных стоек, датчиков и ограничителей высоты.
ЭКСПЛУАТАЦИОННЫЕ ПРЕИМУЩЕСТВА
· Высокая стабильность под нагрузкой и эффективное использование пространства.
· Простое обслуживание и удобное управление.
· Подходит для производственных участков с высокими требованиями к безопасности и производительности.
· Возможность адаптации под конкретную высоту загрузки и схему размещения оборудования.
ВАРИАНТ ИСПОЛНЕНИЯ БЕЗ ПРИЯМКА

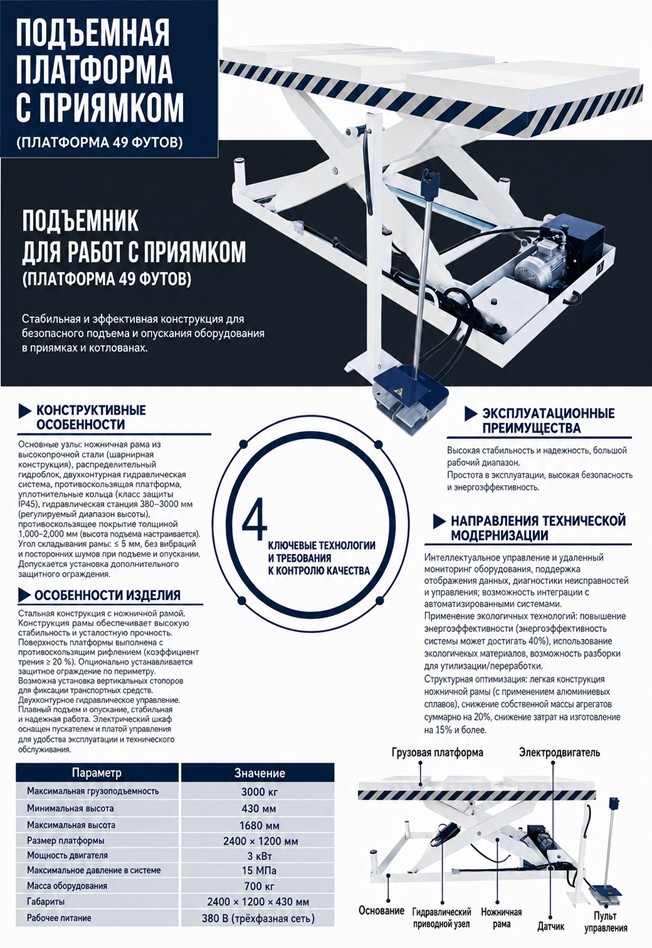

ВАРИАНТ ИСПОЛНЕНИЯ С ПРИЯМКОМ
СРАВНЕНИЕ ВАРИАНТОВ ИСПОЛНЕНИЯ
|
Параметр |
Основное предложение |
С приямком |
Без приямка |
|
Размер платформы |
2400 × 1240 мм |
2400 × 1200 мм |
2400 × 1400 мм |
|
Грузоподъёмность |
3000 кг |
3000 кг |
5000 кг |
|
Минимальная высота |
400 мм |
430 мм |
150 мм |
|
Максимальная высота |
1600 мм |
1680 мм |
950 мм |
|
Мощность привода |
3 кВт |
3 кВт |
4 кВт |
|
Макс. давление системы |
Уточняется |
15 МПа |
15 МПа |
|
Масса оборудования |
Уточняется |
700 кг |
700 кг |
|
Габариты |
Уточняются |
2400 × 1200 × 430 мм |
2400 × 1400 × 430 мм |
|
Рабочее питание |
380 В, 50 Гц |
380 В, 3-фазная сеть |
380 В, 3-фазная сеть |
РЕКОМЕНДАЦИИ ПО ВЫБОРУ
· Исполнение с приямком удобно для интеграции платформы в уровень пола и работы в составе стационарной линии.
· Исполнение без приямка подходит при невозможности строительной подготовки пола и при необходимости минимальной высоты сложенной платформы.
· Окончательная конфигурация определяется массой и форматом материалов, высотой загрузки, циклом работы и особенностями производственного участка.
Параметры двух дополнительных вариантов перенесены из предоставленных информационных листов. Перед заказом характеристики и комплектацию необходимо подтвердить в техническом задании.
СОСТАВ ОБОРУДОВАНИЯ И КОММЕРЧЕСКИЕ УСЛОВИЯ
ОСНОВНЫЕ КОМПОНЕНТЫ
|
№ |
Наименование |
|
1 |
Грузовая платформа |
|
2 |
Ножничная подъемная рама |
|
3 |
Основание |
|
4 |
Гидроцилиндр(ы) и гидравлический приводной узел |
|
5 |
Электродвигатель / гидростанция |
|
6 |
Электрошкаф и система управления |
|
7 |
Пульт управления или ножная педаль |
|
8 |
Защитные и контрольные элементы — согласно выбранному исполнению |
УСЛОВИЯ ФОРМИРОВАНИЯ ПРЕДЛОЖЕНИЯ
|
Позиция |
Условие |
|
Стоимость оборудования |
Рассчитывается после подтверждения исполнения и комплектации |
|
Срок изготовления / поставки |
Согласовывается после утверждения технического задания |
|
Доставка |
Рассчитывается отдельно в зависимости от региона и условий разгрузки |
|
Монтаж и пусконаладочные работы |
По согласованию |
|
Гарантийные обязательства |
Согласно условиям договора поставки |
-
Артикул
Gid-st-24 -
Напряжение, В
380 -
Частота тока, Гц
50 -
Грузоподъемность, кг
3000 -
Размер рабочей платформы, мм
2400 × 1240 -
Высота в стартовом положении, мм
400 -
Максимальная высота подъёма, мм
1600 -
Тип подъёмного механизма
Ножничный гидравлический -
Способ управления
Выносной пульт / ножная педаль — в зависимости от исполнения -
Мощность привода, кВт
3 -
Назначение
Подъём плитных материалов в зону загрузки станков с ЧПУ JIYU
