Артикул: 03-9702

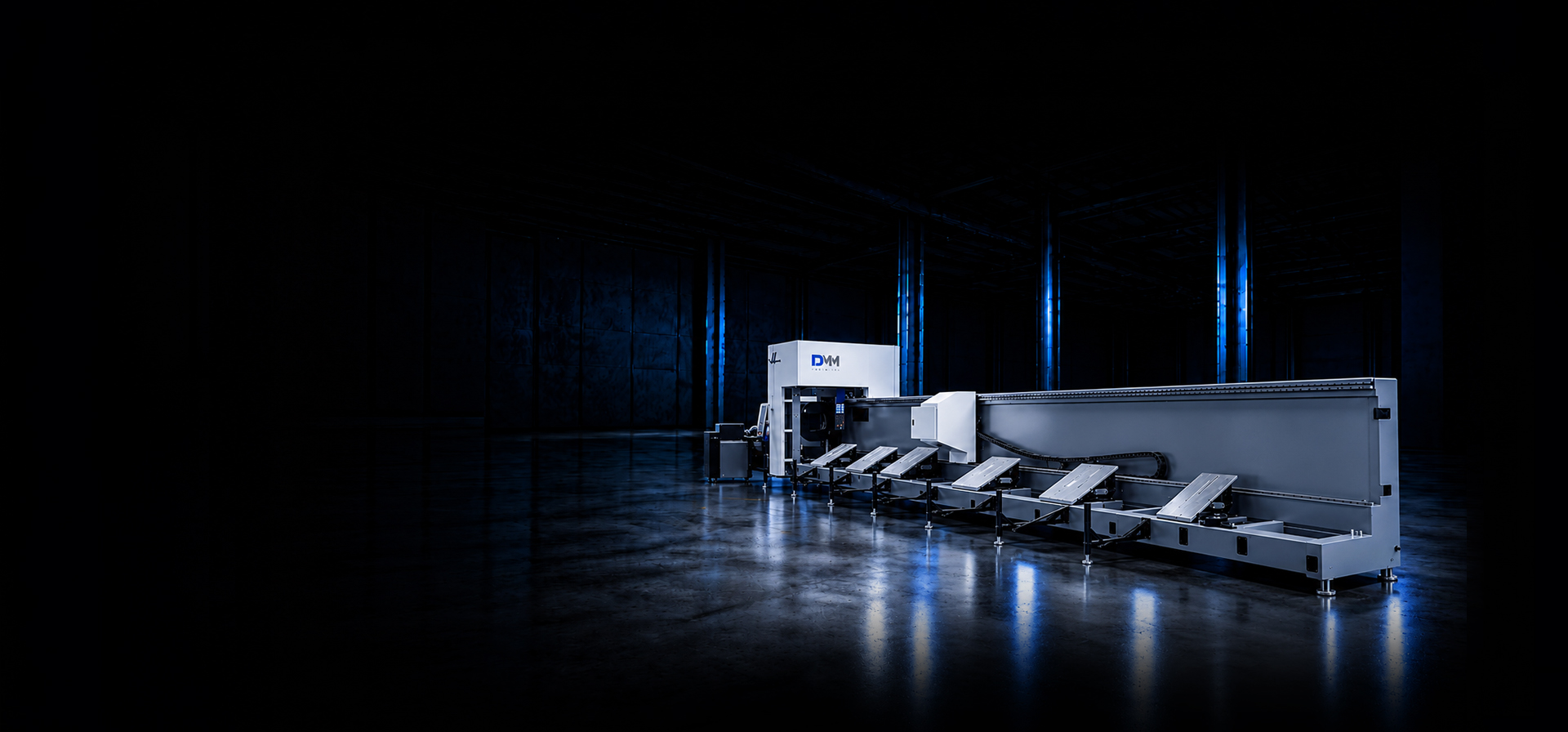

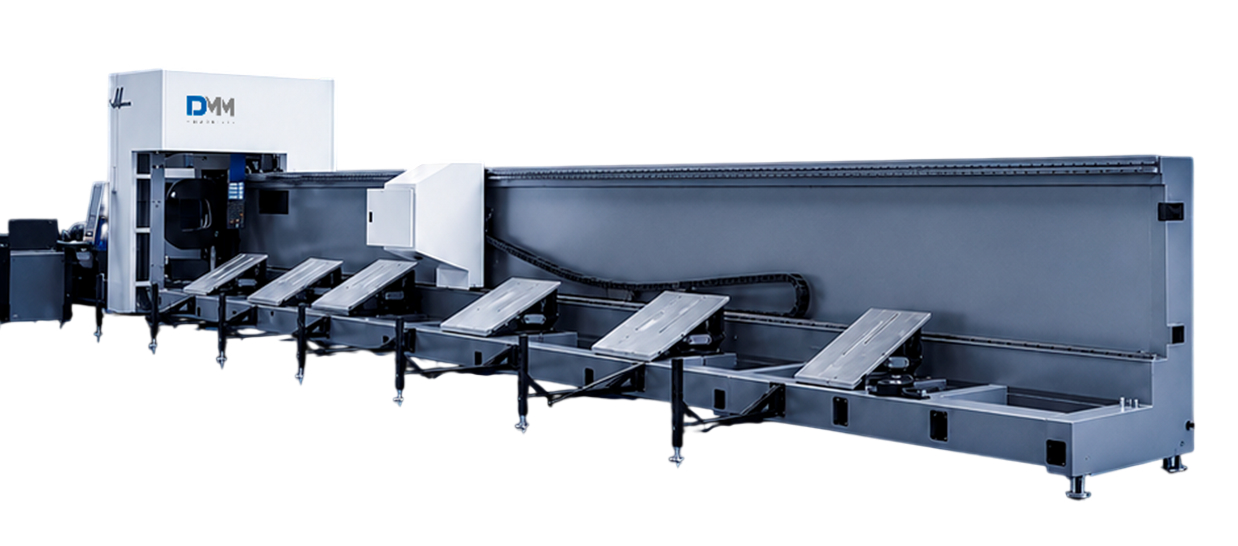

Лазерный труборезный станок DMM 12035T (6000W)

По запросу

Лазерный труборезный станок DMM 12035T (6000W) фото 1

Лазерный труборезный станок DMM 12035T (6000W) фото 2

Лазерный труборезный станок DMM 12035T (6000W) фото 3

Лазерный труборезный станок DMM 12035T (6000W) фото 4

Описание
Технические характеристики

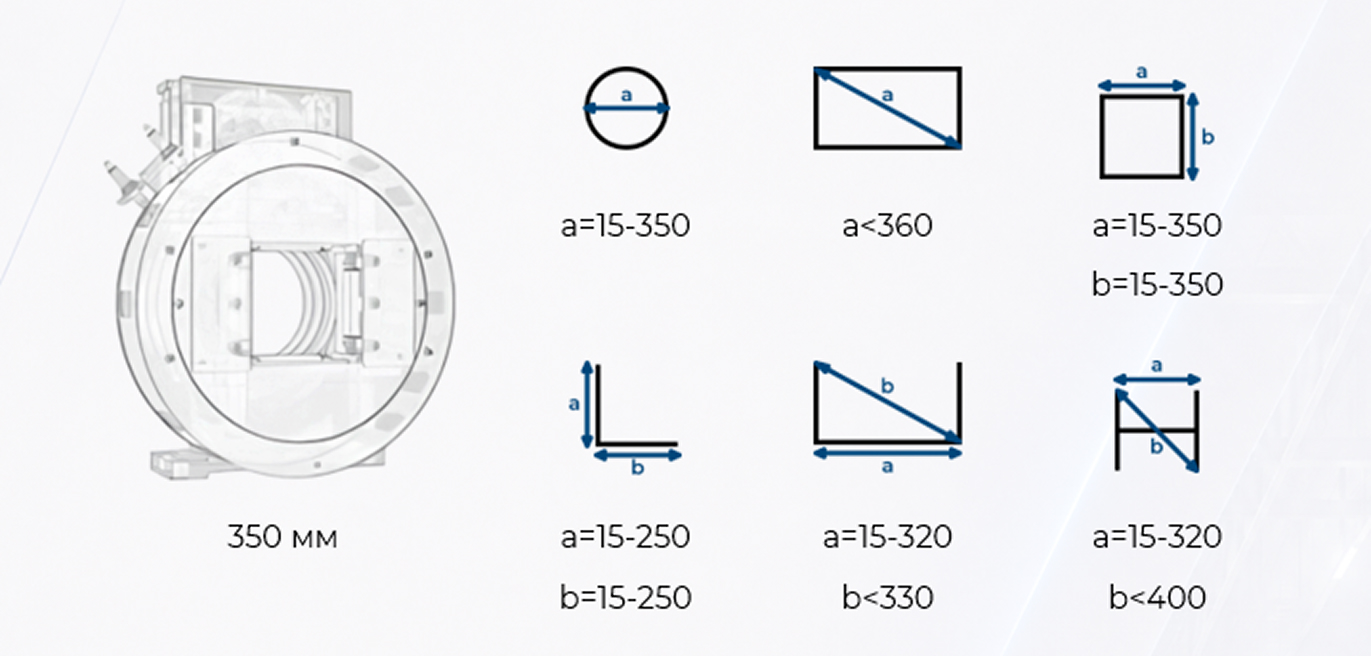

Размеры обрабатываемых труб

Компоненты станка

Наименование	Кол-во, шт.	Прим.
Лазерный источник	1 шт.	RAYCUS
Серводвигатели / драйвера	Y ось — 1.7 кВт X ось — 0.75 кВт Z ось — 0.4 кВт Ось вращения - 2.9 кВт + 2.9 кВт	FSCUT S9
Редуктор	1 компл.	SHIMPO, Япония

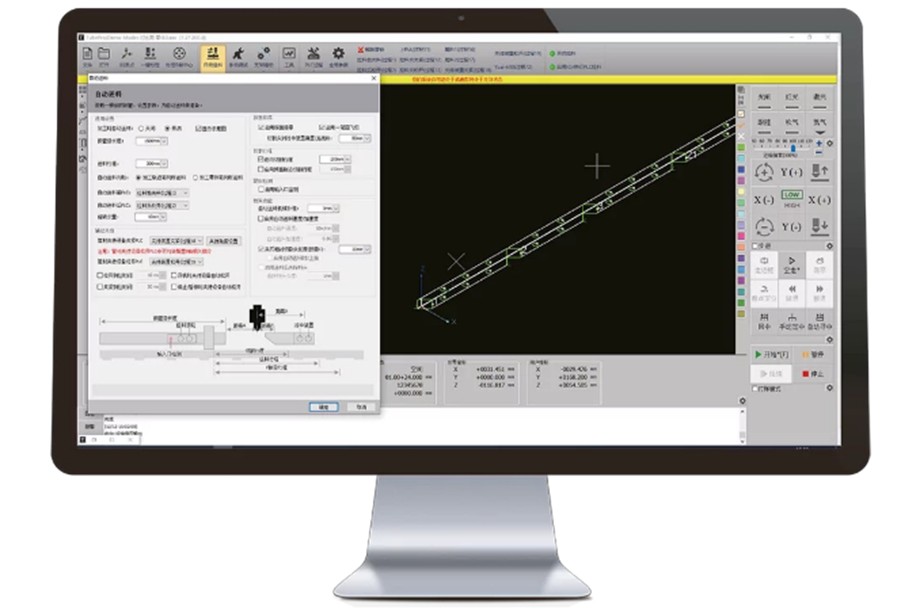

Стойка управления с ЖК-дисплеем и ПК	1 комп.	В комплекте
Датчик отслеживания высоты до поверхности листа	1 шт.	Автоматический
Лазерная режущая голова с функцией автофокусировки	1 шт.	BLT421 3D cutting head,
Система безопасности при падении давления газа	1 шт.	Автоматический датчик давления
Чиллер	1 шт.	HAN LI
Беспроводной пульт управления	1 шт.	В комплекте
Автоматическая система смазки	1 шт.	В комплекте
Металлические гофры по оси Y	2 шт.	Установлены
Датчик безопасности при падении давления рабочего газа	1 компл.	Установлен
Стабилизатор напряжения	1 шт.	В комплекте
Электромагнитный клапан	1 компл.	В комплекте
Пропорциональный клапан	1 компл.	В комплекте

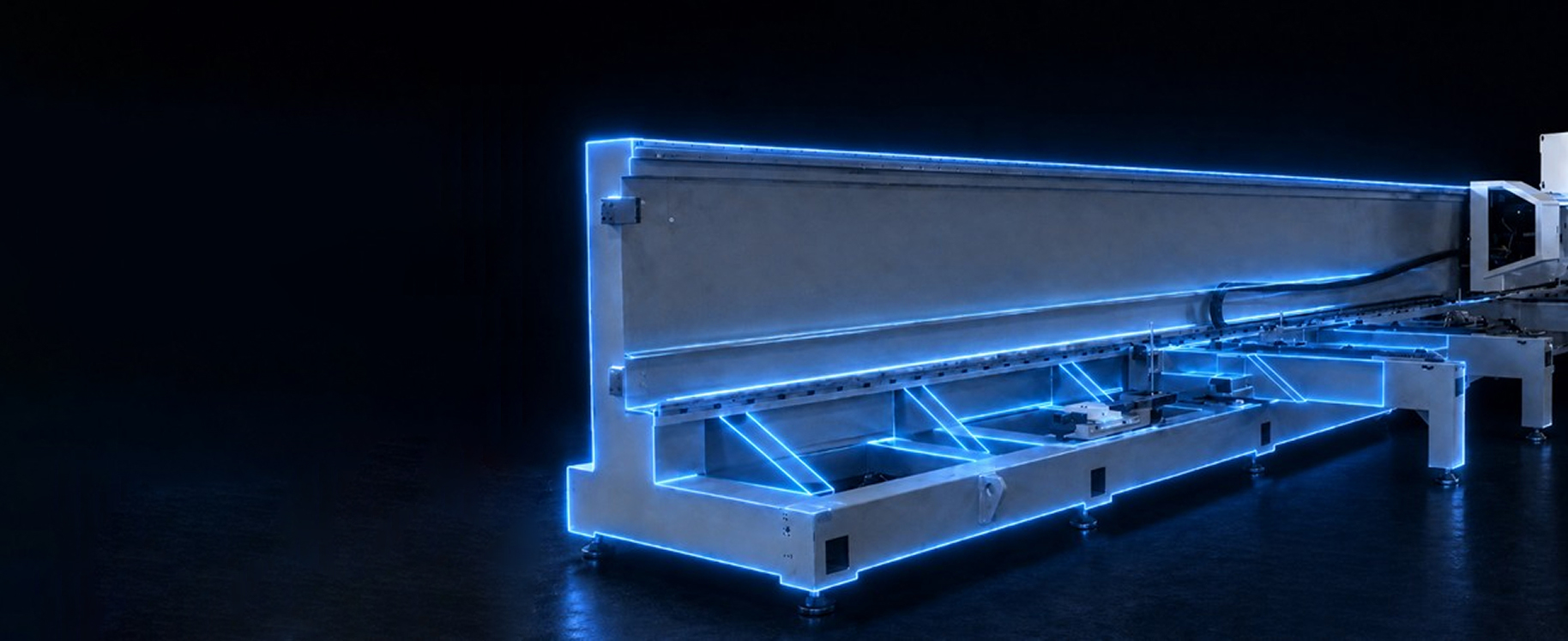

СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ

Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой; Параллельность менее 0,03 мм;

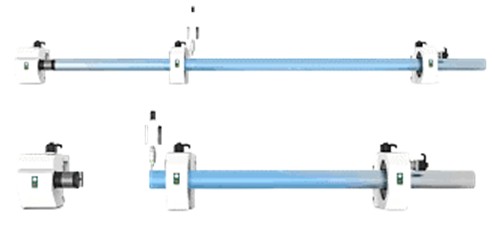

ТРЁХПАТРОННАЯ СИСТЕМА ЛАЗЕРНОГО ТРУБОРЕЗА

Позволяет полностью ликвидирует дорогостоящий деловой отход металла (хвосты труб)

Минимизировать вибрацию длинных труб, за счёт трёх точек удержания.

Осуществлять раскрой тяжелых профиля, за счёт синхронизации патронов через шину EtherCAT

Основное отличие от классических двухпатронных станков заключается в возможности динамического перехвата трубы в процессе резки, что полностью решает проблему провисания материала и деформации геометрии

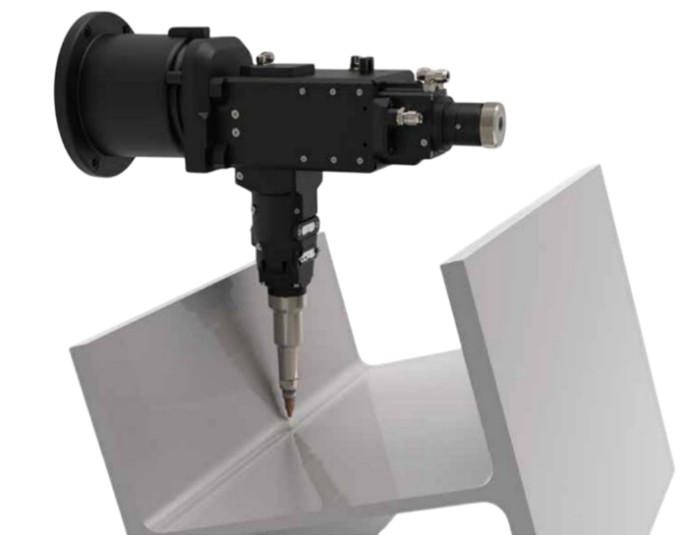

**3D ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА**

BLT421 3D — это флагманская интеллектуальная лазерная режущая головка, разработанная для высокоточного 3D-раскроя труб, тяжелого трубного проката и крупногабаритных профилей (швеллеров, двутавров).

Она рассчитана на работу в составе мощных оптоволоконных лазерных комплексов до 15 кВт. Скорость фокусировки: 500 мм/с.

Развитая система датчиков: Встроенный мониторинг в реальном времени отслеживает температуру защитных стекол (защита от загрязнения и взрыва линзы), давление режущего газа, а также обеспечивает стабильность емкостного сигнала высоты

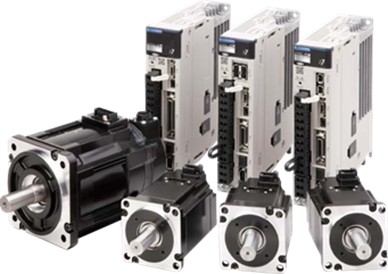

**СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ**

Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.

**ЧИЛЛЕРЫ HANLI HL**

Чиллеры Hanli HL применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.

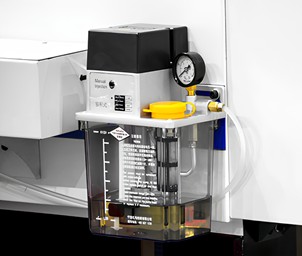

**АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ**

Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.

**ИСТОЧНИК ЛАЗЕРА RAYCUS НА 6000 W**

Срок службы 100000 часов;

Стабильно и экономично;

Высокая скорость оптико- электрического преобразования, высокий КПД и энергосбережение.

Высококачественное обслуживание.

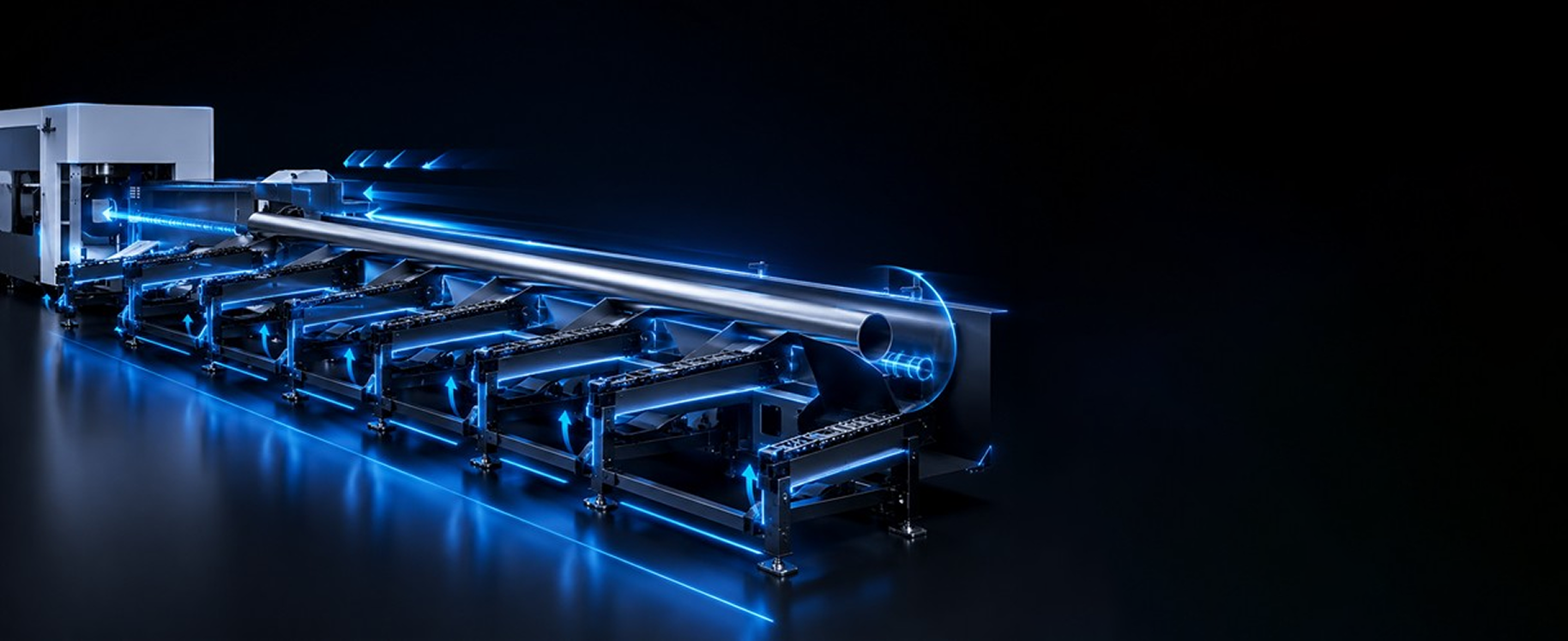

ФУНКЦИЯ ПОЛУАВТОМАТИЧЕСКОЙ ЗАГРУЗКИ ЛАЗЕРНОГО ТРУБОРЕЗА

Автоматизирует процесс подачи заготовок в зону резки после того, как оператор вручную укладывает трубу на загрузочный лоток или накопитель. Система с помощью пневматических или механических упоров самостоятельно выравнивает материал по оси, центрирует его и перемещает в передний и задний патроны станка с ЧПУ. Это исключает необходимость вручную удерживать, позиционировать и проталкивать тяжелые или длинные профили внутри оборудования, подготавливая станок к следующему циклу обработки в один клик.

Главные преимущества такого решения заключаются в существенном сокращении вспомогательного времени между операциями и повышении общей производительности цеха. Полуавтоматический режим минимизирует тяжелый физический труд, защищает оператора от травм при контакте с движущимися узлами и предотвращает появление брака или царапин на металле из-за человеческого фактора. В итоге предприятие получает стабильно высокую точность позиционирования, ускорение рабочего цикла и безопасность производственного процесса при сохранении разумной стоимости оборудования по сравнению с полностью автоматическими линиями.

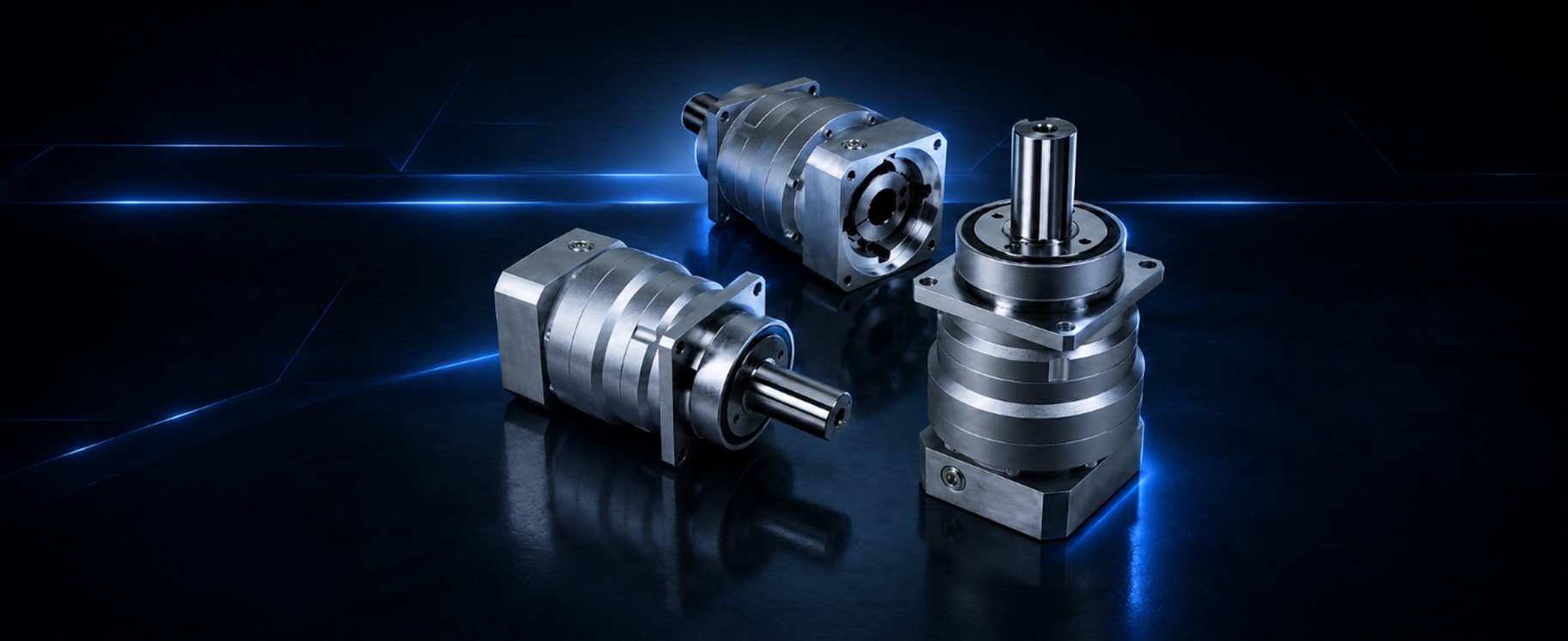

ВЫСОКОТОЧНЫЕ РЕДУКТОРЫ SHIMPO (NIDEC ЯПОНИЯ)

Представляют собой передовые промышленные приводы для серво- и шаговых двигателей, которые превосходят конкурентов за счет использования уникальной технологии прецизионной шлифовки косозубых колес и запатентованных волновых механизмов Flexwave. В отличие от стандартных аналогов, они обеспечивают практически нулевой люфт (до 0–3 угловых минут) и экстремально низкий уровень шума, сохраняя КПД на уровне более 95% даже при экстремальных циклических нагрузках. Главным эксплуатационным преимуществом бренда является концепция «поставил и забыл»: корпуса полностью герметичны и заправлены премиальной синтетической смазкой на весь жизненный цикл, что исключает протечки и обслуживание. Кроме того, благодаря модульной системе переходных фланцев, редукторы SHIMPO идеально сопрягаются с моторами любых мировых производителей без переделки валов, выигрывая у конкурентов по компактности, удельной мощности и долговечности в жестких условиях ЧПУ-производства и робототехники.
