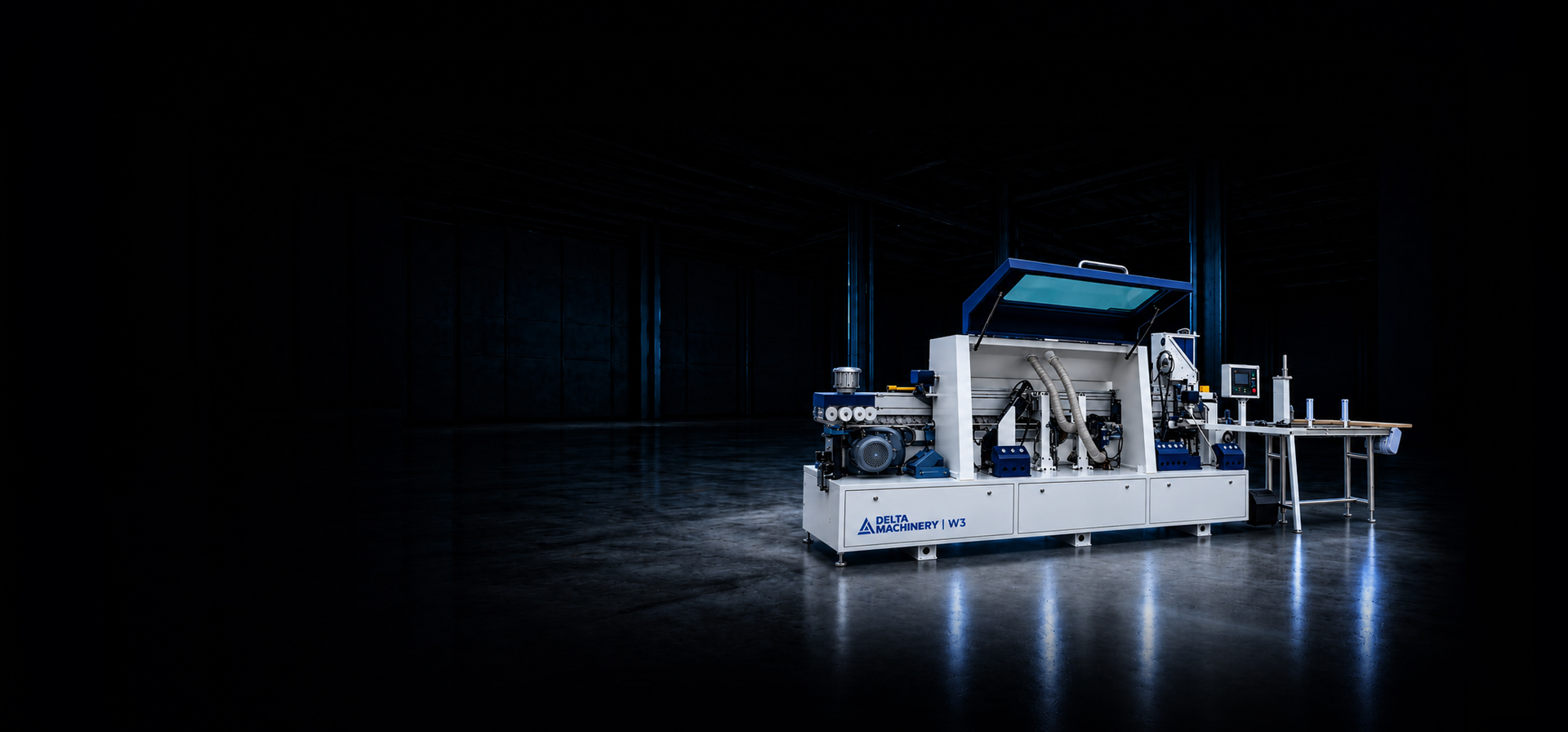

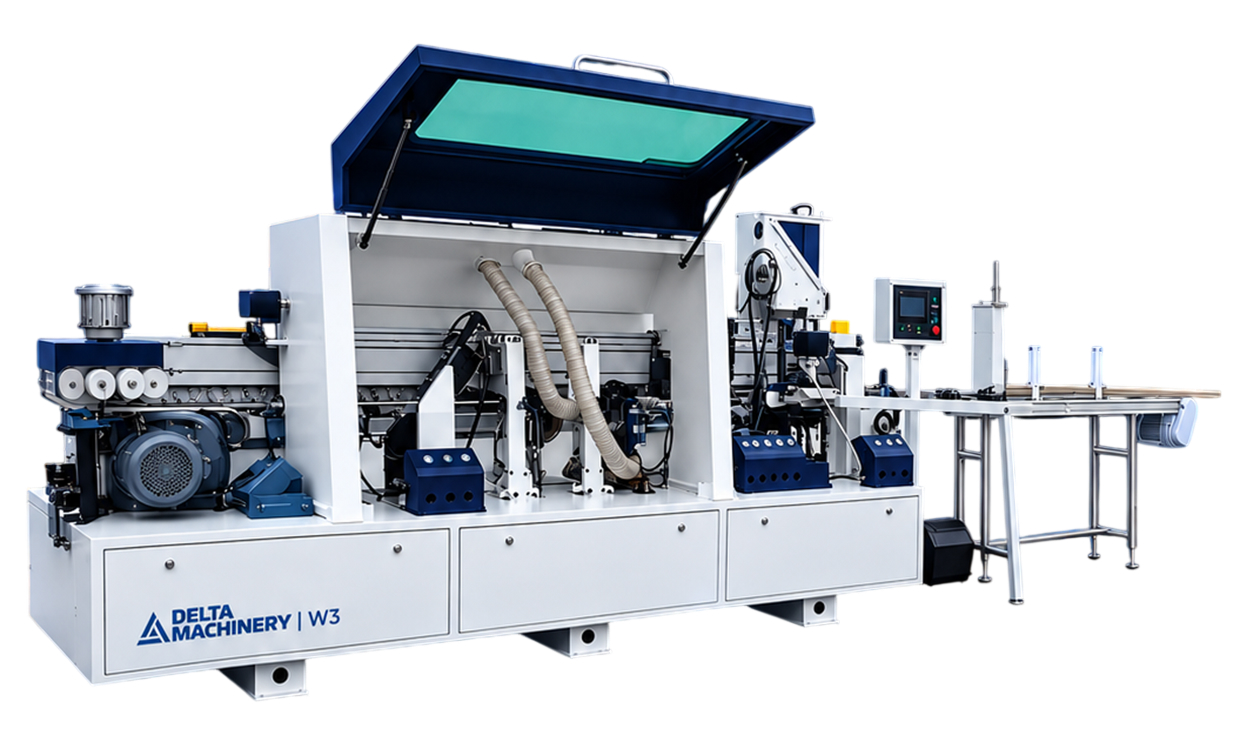

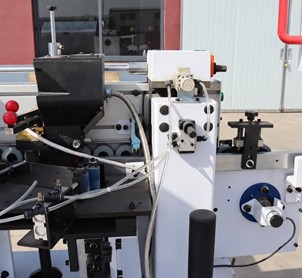

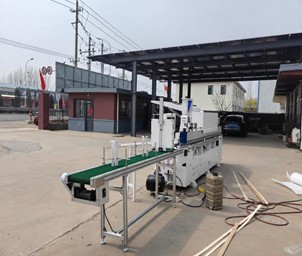

Станок для сращивания Г‑образного наличника DELTAMACHINERY W3
2 269 000 ₽
-
Описание
-
Технические характеристики
-
Видео
-
Примечание
Назначение
Автоматическая линия предназначена для приклеивания и последующей обработки L-образных профилей. Оборудование объединяет клеенанесение, прижим, механическую фиксацию, торцовку и фрезерную обработку, а также автоматическую подачу и выгрузку заготовок.
Операции
Нанесение клея
Верхняя клеевая ванна с быстро плавильным баком.
4-роликовый прижим
Равномерное прижатие кромочного материала.
Пневматический удерживающий узел
Дополнительная пневматическая фиксация соединения.
Нижняя обработка
Плоское и радиусное фрезерование кромки.
Торцовка
Автоматическая обрезка торцов по длине заготовки.
Шлифование
Нижняя шлифовка после обработки.
Автоподача и выгрузка
Подающий и выходной модули линии.
U-образная обработка
Узел обработки / подрезки U-образной кромки.
Конструктивные особенности
Ниже показаны ключевые модули станка. Компоновка обеспечивает последовательное перемещение основной заготовки и тонкой планки через зоны склеивания, прижима и финишной обработки.
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПОДАЧИ
Обеспечивает стабильную подачу заготовок в технологическую зону.
ВЕРХНИЙ КЛЕЕВОЙ УЗЕЛ
Подача и нанесение клея на сопрягаемые поверхности.
ВЫХОДНОЙ / ТРАНСПОРТНЫЙ МОДУЛЬ
Организует вывод обработанного профиля из рабочей зоны.
ПАНЕЛЬ УПРАВЛЕНИЯ DELTA
Сенсорная HMI-панель для выбора режимов и параметров.
СИСТЕМА УПРАВЛЕНИЯ
Управление выполнено на базе HMI-панели Delta. Интерфейс обеспечивает выбор режимов работы, настройку параметров и контроль состояния узлов.

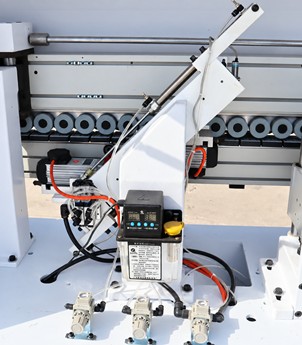

КЛЕЕВАЯ ВАННА
Специальная конструкция клеевого узла обеспечивает равномерное нанесение клея на заготовку и кромочный материал, повышая стабильность и прочность склеивания.

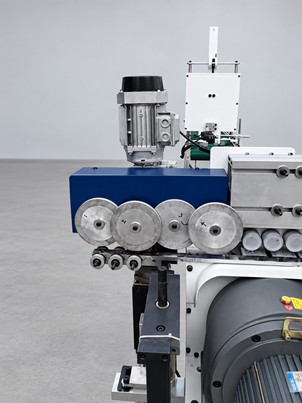

ЧЕТЫРЕХРОЛИКОВЫЙ ПРИЖИМ
Четыре прижимных ролика последовательно прижимают кромочный материал к профилю и обеспечивают плотное, равномерное прилегание по длине.

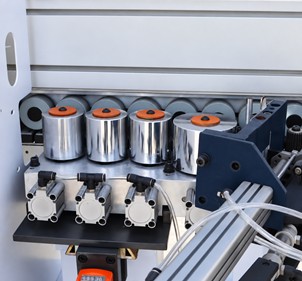

ПНЕВМАТИЧЕСКИЙ УДЕРЖИВАЮЩИЙ УЗЕЛ
Выполняет дополнительную механическую фиксацию после склеивания, повышая плотность соединения.

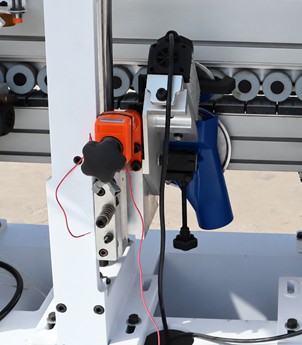

НИЖНЕЕ ПЛОСКОЕ ФРЕЗЕРОВАНИЕ
Удаляет припуск после облицовывания и выравнивает нижнюю плоскость L-образного профиля.
НИЖНЕЕ РАДИУСНОЕ ФРЕЗЕРОВАНИЕ R
Формирует радиусную кромку, выполняет скругление / снятие фаски и улучшает качество поверхности.

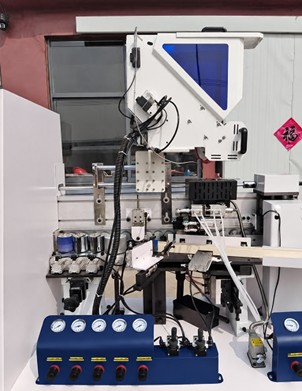

ТОРЦОВОЧНЫЙ УЗЕЛ
Прецизионные линейные направляющие, копирующее слежение и высокооборотный привод обеспечивают ровный и чистый торцевой рез.

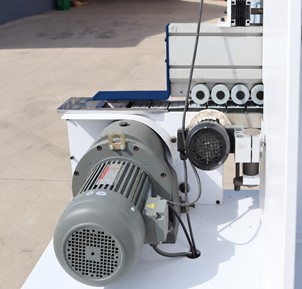

ГЛАВНЫЙ ЭЛЕКТРОПРИВОД
Установлен электродвигатель мощностью 1,5 кВт. Редуктор выполнен с усиленной зубчатой передачей, что повышает устойчивость и стабильность работы механизма.
-
Артикул
02-0861 -
Минимальная длина заготовки, мм
Не менее 600 мм -
Габариты линии, мм
4750 x 1560 x 1900 -
Высота тонкой планки, мм
20-50 -
Толщина основной заготовки, мм
12-15 -
Толщина тонкой планки, мм
3-10 -
Диапазон частоты, Гц
50-60 -
Ширина основной заготовки, мм
45-120 -
Мощность, кВт
станок: 9,69; линия: 13,76 -
Скорость подачи, м/мин
10-20 -
Рабочее давление воздуха, МПа
0,5-0,8
Документация
DELTAMACHINERY-W3.pdf
PDF (1.52513 MB)Транспортные данные
Габаритные размеры, мм: 4400 x 1560 x 1600
Вес, кг: 1700
